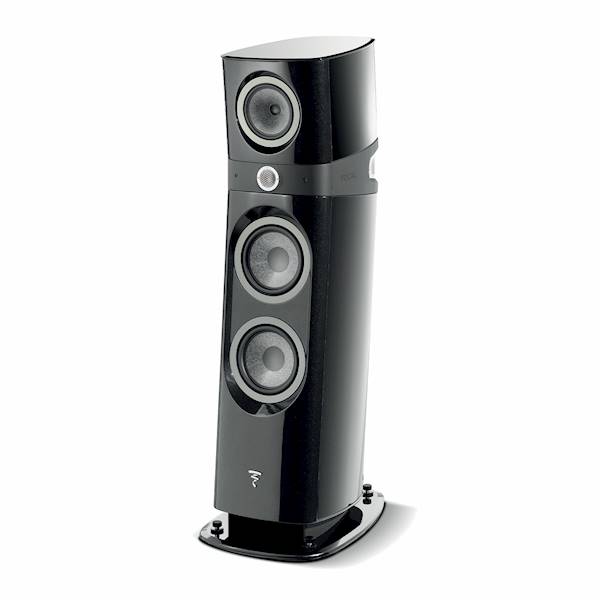

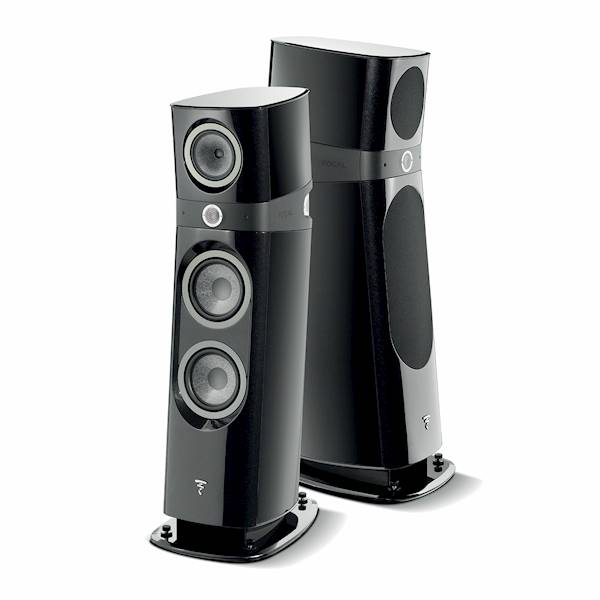

KOLUMNA GŁOŚNIKOWA FOCAL SOPRA No3

Innowacja zwiększająca wartość nośników.

Rejestr średniotonowy jest bez wątpienia najbardziej złożonym do opanowania w systemie akustycznym. Z jednej strony musi zapewniać harmonijne połączenie energetyczne z kanałem basowym. Z drugiej strony musi być spójny z głośnikiem wysokotonowym pod względem dyspersji i przyspieszenia. Od tego zależy jednorodność barwy i przestrzenność.

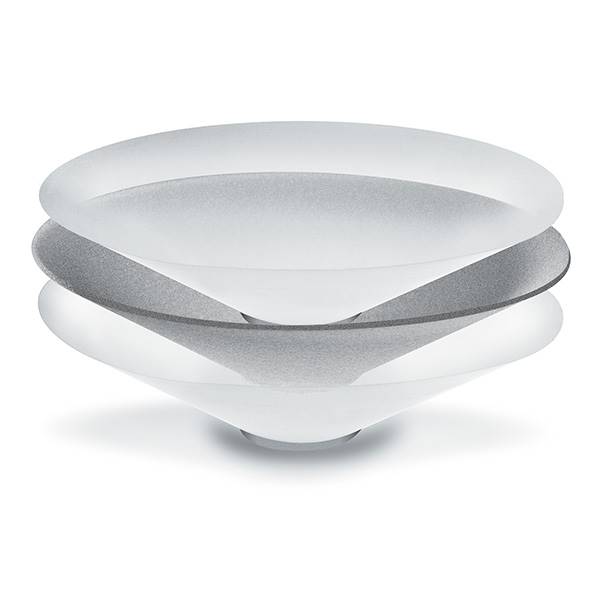

W ciągu ostatnich dwudziestu lat Focal pracował nad kontrolą "rozpadu" membrany (częstotliwość, przy której membrana odkształca się i powoduje zniekształcenia) za pomocą kompozytowych membran "W" trzeciej generacji oraz nad drastycznym zmniejszeniem rezonansu głośnika wysokotonowego za pomocą IAL 2. Obecnie, dzięki mocy numerycznej analizy elementów skończonych, nasze zespoły opracowały narzędzie symulacyjne do wizualizacji dynamicznego zachowania surround, które łączy membranę z głośnikiem wysokotonowym, ujawniając dysfunkcje, w których można dokonać postępu.

TŁUMIK HARMONICZNY TMD

Po odkryciu tych nieprawidłowości, wyzwaniem stało się zaprojektowanie urządzenia, które umożliwiłoby ich kontrolowanie. Znane rozwiązania zwiększające tłumienie surround prowadzą do zwiększenia masy, co z kolei wpływa na definicję. Odpowiedź znaleziono w technice stosowanej w systemach antysejsmicznych drapaczy chmur, a także w surroundach pojazdów wyścigowych! Jest to technika Tuned Mass Damper: dodatkowa masa oscyluje w opozycji do rezonansu, aby go kontrolować.

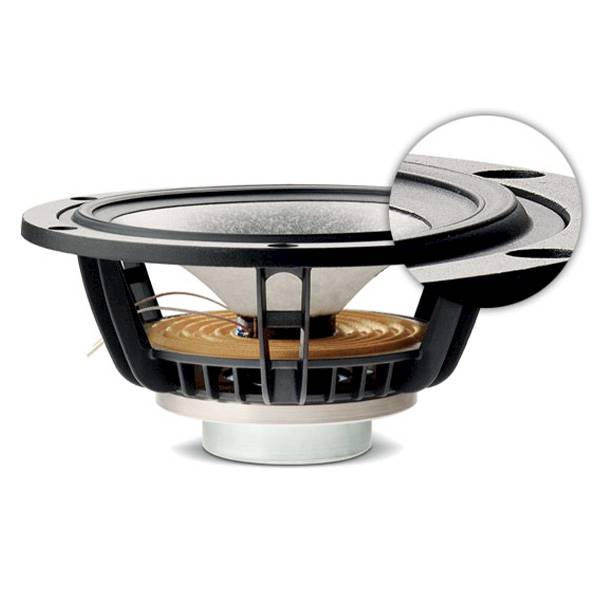

W przypadku głośników rozwiązanie to składa się po prostu z dwóch okrągłych "koralików" uformowanych w masę surround i odpowiednio dobranych pod względem rozmiaru i położenia. Stanowią one nasz tłumik harmoniczny (TMD) i stabilizują zachowanie surround w rezonansie, aby uniknąć deformacji membrany i nie pogarszać dynamiki. Ta innowacja została opatentowana.

 WIZUALNA ANALOGIA SURROUND Z LUB BEZ TŁUMIKA HARMONICZNYCH

Dwa okrągłe "koraliki" uformowane w masie surround stanowią nasz tłumik harmonicznych (TMD). Powyżej konwencjonalny surround, poniżej zawieszenie TMD. To proste rozwiązanie, opracowane dzięki naszemu nowemu oprogramowaniu, stabilizuje zachowanie surround w rezonansie, unikając deformacji membrany bez pogarszania dynamiki.

 ZASADA DZIAŁANIA TŁUMIKA HARMONICZNEGO "TMD"

Zasada działania tłumika harmonicznego "TMD": na czerwono, system m1/k1 z bardzo wyraźnym rezonansem. Dodanie urządzenia masowo-sprężynowego m2/k2 (górna część środkowego wykresu) spowoduje zachowanie wykazujące dwa szczyty rezonansu, jak na niebieskiej krzywej. Po ustawieniu koryta, czyli antyrezonansu, na rezonans głównego urządzenia, otrzymujemy zieloną krzywą, a na koniec, poprzez rozsądne dozowanie tłumienia, otrzymujemy fioletową krzywą. Rezonans praktycznie zniknął!

W przypadku linii głośników Sopra połączono tę innowację z membraną o wykładniczym kształcie, aby rozszerzyć pasmo przenoszenia, a tym samym odpowiedź impulsową.

POMIARY I ANALIZA

Ulepszona liniowość między 1 a 2 kHz i rozszerzenie częstotliwości uzyskane częściowo dzięki wykładniczemu profilowi membrany.

Na niebiesko, nasz głośnik średniotonowy najnowszej generacji. Na czerwono, głośnik średniotonowy W poprzedniej generacji. Ulepszenia obwodu magnetycznego również mają swój wkład. Uwaga: spadek przy 3 kHz wynika z braku osłony rdzenia w jednostce testowej.

Wpływ tłumika harmonicznych na liniowość pasma przenoszenia w zakresie od 1,5 do 2 kHz(na niebiesko, z TMD i na czerwono, bez TMD).

Wpływ tłumika harmonicznych nazniekształcenia, które zmniejszają się o połowę między 1,5 a 2 kHz (na niebiesko z TMD i na czerwono bez TMD).

 RZADKI I CENNY MATERIAŁ

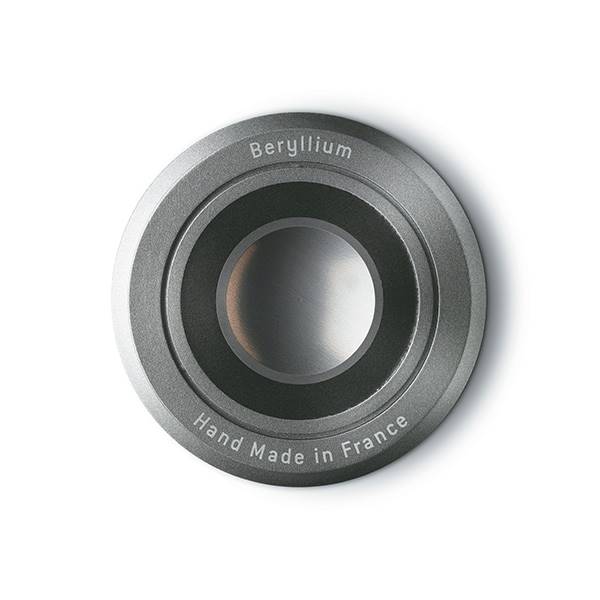

Beryl jest tak sztywny, że jest jedynym metalem, który może zarysować szkło. To idealny materiał na membranę głośnika wysokotonowego! Jego cena - jest 50 razy droższy niż złoto - sprawia, że jest to materiał zarezerwowany dla najlepszych oczekiwanych rezultatów akustycznych. Obecnie berylowe głośniki wysokotonowe są stosowane w wyjątkowych produktach Focal.

PASMO PRZENOSZENIA ROZSZERZONE DO 40 KHZ

Po dwóch latach badań i rozwoju, Focal stworzył pierwszą na świecie odwróconą kopułkę z czystego berylu, zdolną do pokrycia ponad pięciu oktaw (1000 Hz - 40 000 Hz). Jaki jest sens szukania rozszerzonego pasma przenoszenia przy 40 kHz, skoro ludzkie ucho słyszy do 20 000 Hz? Im szersze pasmo przenoszenia w górnej części spektrum, tym lepsza odpowiedź impulsowa, a tym samym lepsza percepcja transjentów i innych mikrodetali dźwięku. Co więcej, liniowość krzywej odpowiedzi głośnika jest głównie funkcją równowagi między trzema przeciwstawnymi parametrami: lekkością, sztywnością i tłumieniem.

 NIESAMOWITA CHARAKTERYSTYKA AKUSTYCZNA

Do tej pory tylko jeden materiał umożliwił wykonanie decydującego kroku naprzód: beryl. W przypadku kopułek o tej samej masie, beryl jest 7 razy sztywniejszy niż tytan lub aluminium, materiały oferujące taką samą sztywność przy równoważnej masie. Dźwięk rozchodzi się również 3 razy szybciej niż w tytanie i 2,5 razy szybciej niż w aluminium. Podsumowując, liniowość krzywej częstotliwości, przejrzystość akustyczna i odpowiedź impulsowa głośnika wysokotonowego z odwróconą kopułką z berylu są doskonałe, gwarantując całkowitą kontrolę nad wykonywaną pracą.
